FM adó kapcsolási rajzok

1.

Frekvenciatartomány: 88-108 MHz Tápfesz. : 1.1 - 3 V Áramfelvétel : 1.8 mA (1.5 V-nál) Hatótáv : max. 30 méter 1.5 V esetén

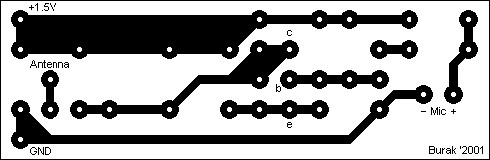

A tranzisztor nem egy kritikus alkatrész, lehetőleg nagy frekvenciás/ kis zajú legyen. Én személy szerint BC238-as tranzisztorral építettem meg, de kipróbáltam BC182-vel is, azzal is működött. A cikk által ajánlott tranzisztorok: PN2222A, 2N2222A, BFxxx series, BC109B, C.

Nem minden mikrofonnak azonos a karakterisztikája, ezért az 5.6 K-os ellenállás helyére egy 10 K-os potmétert betéve be tudod állítani a megfelelő hangminőséget, majd a beállított ellenállásértékhez közeli fix ellenállást építesz be.

Az áramkör kritikus alkatrésze a kézzel gyártandó tekercs (L), melyet az alábbi módon készíthetsz el, és állíthatsz be:

0.5 mm átmérőjű (AWG24) lakkozott rézhuzalból készíts 4 mm átmérőjű tekercset 3-4 menetből.

A neheze csak most jön (sok türelem kell hozzá!)

Tegyél egy FM rádiót az adó közelébe, állítsd be a rádión azt a frekvenciát, amin akarod az adó jelét venni (ne olyan frekvencián, ahol adás van), majd ha megtápláltad az áramkört, az adót kell behangolni. Ez úgy történik, hogy a tekercset összenyomva vagy széthúzva tudod változtatni a tekercs induktivitását, illetve a trimmerkondival is állítani lehet a frekvenciát. Azért is nehéz a beállítása, mert azzal is elmászik a frekvencia, amikor hozzáérsz a tekercshez.

Ha eltaláltad a megfelelő frekvenciát, akkor a rádión vehető az adó jele. Ajánlott a tekercset viasszal rögzíteni, hogy ne hangolódjon el az adó (olvasztott viaszt cseppentve a tekercsre).

Az antenna a leírás szerint egy 30 cm hosszú szigetelt vezeték. Én kb. 15 cm hosszú antennával láttam el, 2 db ceruzaelemmel táplálva a hatótáv 30 m-ig biztos (eddig mértem), 2 betonfalon is simán átjutott a jel.

A bemenetre mikrofon helyett megfelelő kis szintű audiójelet adva is alkalmas az áramkör vezeték nélküli hang átvitelére.



FIGYELEM!!! AZ FM ADÓT LEHALLGATÁSRA HASZNÁLNI TILOS!
